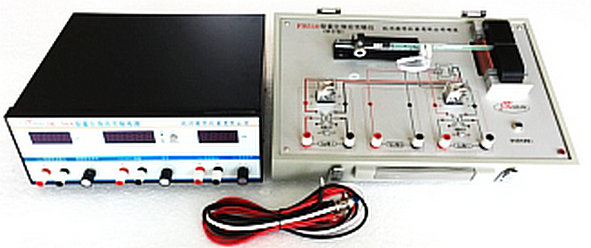

本霍爾效應實驗儀是專為大學物理實驗設計、開發的一種電磁學實驗儀器，主要幫助學生了解霍耳效應的實驗原理，實驗儀采用C型電磁鐵產生穩恒磁場，使用砷化鎵（GaAs）霍爾傳感器測量霍爾元件的靈敏度，并學會用霍爾元件測量磁感應強度的方法。

主要實驗內容：

☆了解霍爾效應實驗原理和方法以及有關霍爾器件對材料要求的知識。

☆學會用霍爾元件測量磁場及元件參數的基本方法。

☆直流磁場情況下的霍耳效應與霍耳元件的靈敏度測量。

☆交流霍耳電流I_H測磁場

☆研究電磁鐵氣隙磁場的分布。

主要技術特點：

☆采用電磁鐵提供磁場；

☆電子換向開關：由繼電器和按鈕開關組成，位置由LED發光二極管指示；

☆實驗電路布局設計合理，更多地從教學的實際效果和科研的應用考慮。

☆數字式特斯拉計實時顯示電磁鐵磁感應強度。

☆儀器具有保護裝置使用壽命長，本儀器可用于高等院校、中專的基礎物理實驗、設計性實驗和演示實驗。

主要技術參數：

☆電磁鐵鐵芯截面：32×16mm，氣隙寬度：3mm；磁場可調范圍0～350mT；

☆電磁鐵勵磁電流：I_M=0～1000mA，連續可調，最小分辨率為1mA，電流值由三位半數字式電流表指示；

☆數字式特斯拉計，測量范圍0～1000.0mT，最小分辨率0.1mT，4位半數字電壓表顯示；

☆霍爾元件工作電源：Is=0～5mA，連續可調，分辨率10µA，三位半數顯 。

☆霍爾電壓表0～2.0000V，最小分辨率0.1mV，4位半數字電壓表顯示；

☆勵磁電流和霍爾工作電流采用繼電器和按鈕電子換向開關組成，位置由發光二極管指示；

☆可調移動尺調節范圍：0～50mm，

☆砷化鎵霍爾片，霍爾靈敏度：190～230（mV/mA·T）。
