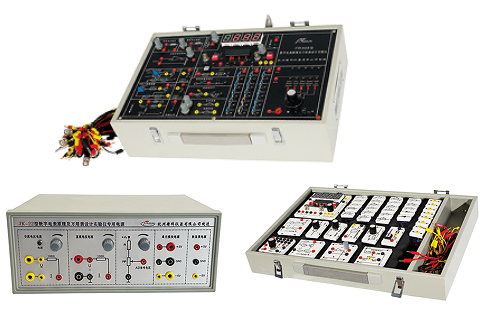

FB309A型 數字電表原理及萬用表設計實驗儀

產品名稱:FB309A型 數字電表原理及萬用表設計實驗儀

產品詳情

該實驗儀以 ICL7107雙積分模數轉換器為核心,通過外圍電路的組合與切換,構成數字式電壓表、電流表、歐姆表等多功能測試儀表;通過該實驗,可以了解數字萬用表的基本原理,熟悉其結構,從而幫助實驗者得心應手地使用這一基本測試工具。

設備二種配置:

FB309:實驗儀把所有獨立實驗?zāi)K整合在一起,采用一體化機箱設計。

FB309A:該產品采用獨立接插實驗?zāi)K和透明接插元件盒設計,以九孔板為實驗基臺,由學生自行組建電路。

主要實驗內容:

☆了解數字電表的基本原理及常用雙積分模數轉換芯片外圍參數的選取原則、電表的校準原則以及測量誤差的來源。

☆了解萬用表的特性、組成和工作原理。

☆掌握分壓、分流電路的原理以及設計對電壓、電流和電阻的多量程測量。

☆了解交流電壓、二極管和三極管相關參數的測量。

☆通過數字電表原理的學習,能夠在傳感器設計中靈活應用數字電表。

☆構成數字式交直流電壓表、電流表、歐姆表并校準。

☆小功率晶體管HFE、二極管正向電壓降測試。

☆萬用表設計實驗。

主要技術參數:

☆直流電壓表;200mV,2V,20V,200V,1000V,5個量程;

☆直流電流表;200μA,2mA,20mA,200mA,2A, 5個量程;

☆交流電壓表:0~700V,分4檔;交流電流表:0~2A,分5檔;

☆電阻測量:200Ω,2kΩ,20kΩ,200kΩ,2MΩ,5個量程;

☆小功率晶體管hfe晶體二極管正向電壓降測試功能;

☆三位半0.8吋LED數碼管顯示。

☆實驗?zāi)K:ICL7107模數轉換及其顯示模塊;量程轉換開關模塊;交流電壓電流模塊; 直流電壓電流模塊;待測元件模塊;AD參考電壓模塊;參考電阻模塊;交直流電壓轉換模塊;電阻檔保護模塊;電流檔保護模塊;NPN三極管測量模塊;量程擴展分壓器、分流器以及分檔電阻模塊。
