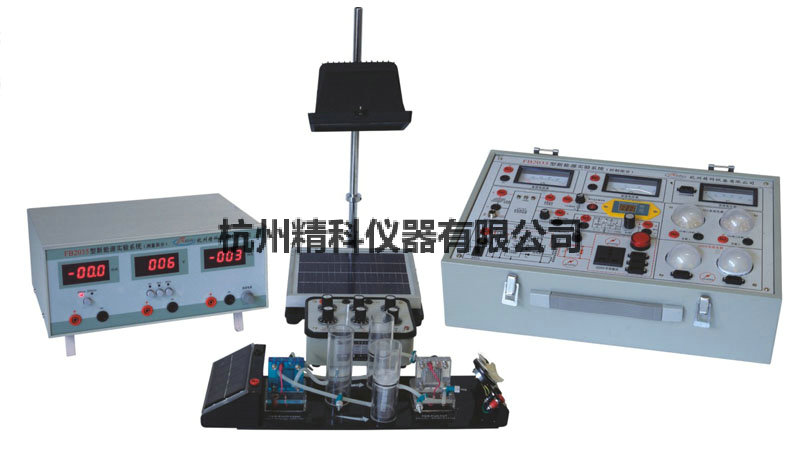

本實驗儀由綜合實驗臺、新能源實驗系統(控制部分），(測量部分)、風能發電機（模型)及風速儀、大太陽能電池板(獨立)，電阻箱和光源組成。綜合實驗臺上裝有小太陽能電池、質子交換膜水電解槽、質子交換膜燃料電池等實驗棋塊。
主要技術特點
☆附有蓄電池儲存電量指示;
☆為防止實驗連線誤插造成高壓短路損壞設備，內部增加保護電路及裝置;
☆嚴格區分高壓插件，低壓插件，確保(燈泡)實驗安全;
☆低壓負載與高壓負載采用不同接口，避免出現錯誤操作。
☆采用市電蓄電池充電系統。
☆燃料電池:采用二種方法供電:a專用太陽能電池板供電b穩壓電源恒流供電。
☆風力發電裝置，用風速儀測出風向及風速，測量風力（并通過示波器觀察）發電機的電流大小。
FB2035型實驗內容
☆了解太陽能電池的工作原理、測量太陽能電池的光電特性;
☆測量太陽能電池的伏安特性、開路電壓、短路電流、最大輸出功率、填充因子等特性參數;
☆了解質子交換膜電解槽(PEMWE)的工作原理，測量伏安特性、電解效率;
☆了解質子交換膜燃料電池(PEMFC)的工作原理，測量伏安特性、轉化效率;
☆測量燃料電池的伏安特性、開路電壓、短路電流、最大輸出功率、轉化效率;
☆觀察多個能量轉換過程(組合實驗):光能→(太陽能電池)→電能→(電解槽)→氫能→（燃料電池）→電能→（電風扇）。
FB2035A型實驗內容
(在FB2035型新能源實驗儀基礎上增加以下內容)
☆了解太陽能、電能、化學能三者之間的能量轉換，掌握氧氣與氫氣的制備、氫氧化和、以及排水集氣法等知識點。
☆太陽能充放;
☆直流-交流逆變。
FB2035B型實驗內容
(在FB2035A型新能源實驗儀基礎上增加以下內容)
☆了解風力發電的工作原理。
☆測量風力發電機(模型)輸出，用示波器測量風力發電機輸出線輸出電壓的波形和幅度（也可用萬用電表測量)。
☆測量風力發電機(模型)輸出，改變風扇與風力發電機距離或轉速，變動風力，用風速儀測量風速，觀察風力發電機輸出改變。
